500V輸出型
帶有兩路500V輸出的可編程直流電源輸出電壓:500VDC; 輸出電流:57~1545A; 輸出功率:22-621kW
返回上一級
產品列表——500V輸出型
搜索范圍 500V輸出型 搜索 顯示該分類下的所有產品
- 2通道輸出
- 采用高速數字控制技術,精度高,性能穩定
- 具有恒壓、恒流兩種輸出模式
- 多種保護功能
- 三相輸入電壓400V, 50/60Hz
- 功率因數近似等于1
- 帶彩色TFT觸摸屏
- 內置數字量IO和模擬量IO接口
- 支持Modbus RTU和Modbus TCP通訊指令
- 三種控制方式:本地、遠程IO、Modbus總線


概要
本產品是一款經濟型高效直流電源,帶有兩個輸出通道。它基于用戶友好的交互式操作理念,具有使用方便、有效的特點。其輸出參數、監控功能與其它設定都可配置。由一個或兩個旋鈕、兩個按鍵、三個LED以及TFT彩色觸摸屏組成的控制面板,顯示所有關鍵數值與狀態,非常方便于用戶操作和監控。


兩通道輸出
本產品本產品有2路直流輸出通道。其中第一路輸出電壓、電流可調;第二路既可作為輸入也可作為輸出;
當第二路作為輸入時,本產品可當作雙向DCDC使用,輸入的直流電為第一路輸出供電;當第二路作為輸出使用時,可向外部提供一個固定電壓。

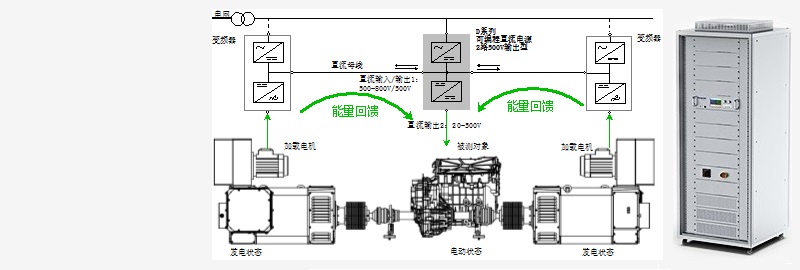

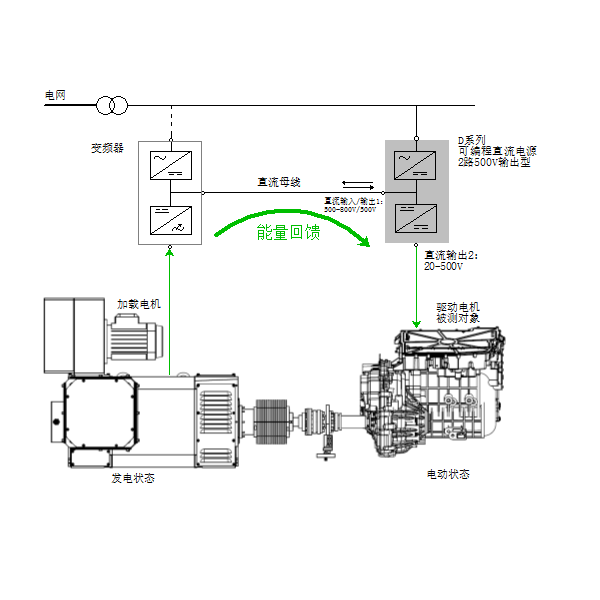

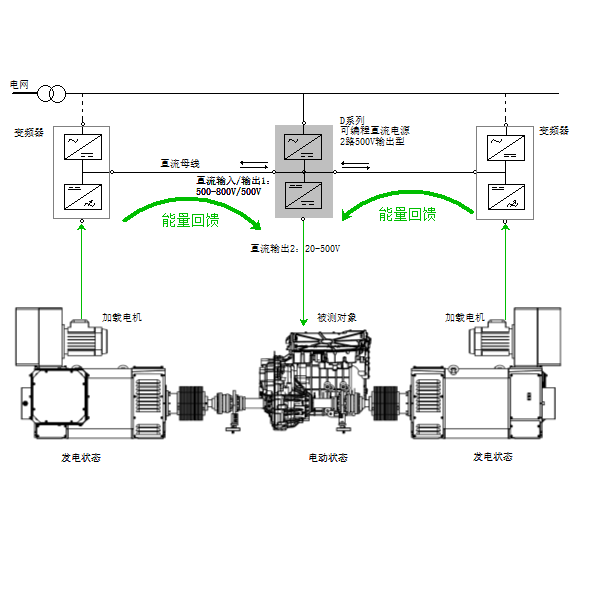

本產品特別適合用在新能源電機對拖測試臺架中,第一路可調輸出為被測MCU供電,第二路輸入/輸出與陪測變頻器直流母線相連,即可為陪測變頻器供電,也可接受來自陪測變頻器回饋的電能。在這種電機對拖測試系統中不再需要4象限變頻器和雙向直流電源,電能在陪測變頻器與被測MCU之間循環回收使用,即減少了硬件投資成本,也節省了電能消耗!




保護功能
為保護連接設備,本系列直流電源同時具有過壓(OVP)、過流(OCP)與過功率(OPP)保護設定功能,一旦輸出超過設定的保護值,直流輸出會被立即切斷,并在LED、顯示器和DIO接口發出信號。


內置數字接口和模擬接口
作為選項,產品上裝有一個數字接口端子和一個模擬接口端子。通過數字接口端子可控制電源的起停、故障復位,外部故障激活,同時還可監控電源的狀態。通過模擬接口端子,用戶可通過接上的0V...10V電壓來設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流,可給模擬輸出接上0V...10V的電壓來完成。


控制方式
本產品提供面板、遠程IO和通訊總線三種控制方式,用戶可根據需要方便的選取其中一種作為控制方式。


通訊接口

本系列產品提供RS485和Ethernet兩種通訊接口,支持Modbus RTU和Modbus TCP通訊協議。


技術參數

交流輸

3ph, 45~66HZ, 380V~420V

直流輸出電壓:

范圍:20…500V

最小設置單位:1V

精度:0.2%

動態反應時間:10%-100%加載需3mS

0-100%的負載調整率: <0.05%

輸出斜率: 可調, 0.1S-3000S

過壓保護: 可調,20V…120%UNom

紋波:<2400mVpp, <500mVRMS

輸出電流:

精度:0.5%

最小設置單位:額定小于150A時: 0.1A,;額定大于150A時: 1A

過流保護:可調,0A...Imax

0-100%ΔUDC的負載調整率:<0.2%

輸出功率:

精度: <1.5%

過載能力:每2分鐘可以最大電流和最高電壓輸出運行1分鐘

保護功能:

過壓保護、欠壓保護、過流保護、輸入缺相保護、過載保護,過溫保護

控制位置:

遠程I/O、面板、工業通訊總線

控制模式:

恒壓模式、恒流模式

環境條件:

運行環境溫度: -10°C(無結霜)…+40°C: IH,IL; 40°C以上,每上升1°C降容1.5%,最高運行環境溫度50°C

相對濕度: 0-95% RH,無凝結,無腐蝕,無滴水

海拔高度:1000米一下無需降容,1000m以上,每升高100m降容1.5%, 最高海拔3000米

I/O接口:

DIO: 外部啟動、停止、故障輸入、狀態輸出

AIO: 2路 0-10V或4-20mA信號設定電流和電壓值(選件)

通訊接口:

可選Modbus RTU,Modbus TCP

機械尺寸:

19‘’,18U/30U/ 42U
